超聲波流量計升級現有文丘里槽的流量測量系統
發布時間：2025-05-22
一、項目背景
鋼筋混凝土渠道，尺寸是500x600mm；介質為污水；滿管和非滿管交替；實時測量流量和液位變化；使用新的測量系統升級現有的文丘里槽。
二、測量任務
（1）使用現有文丘里槽檢測廢水處理廠排放；（2）流量輸出到控制系統；（3）為現場計數器輸出與體積成比例的m³脈沖值。
三、解決方案

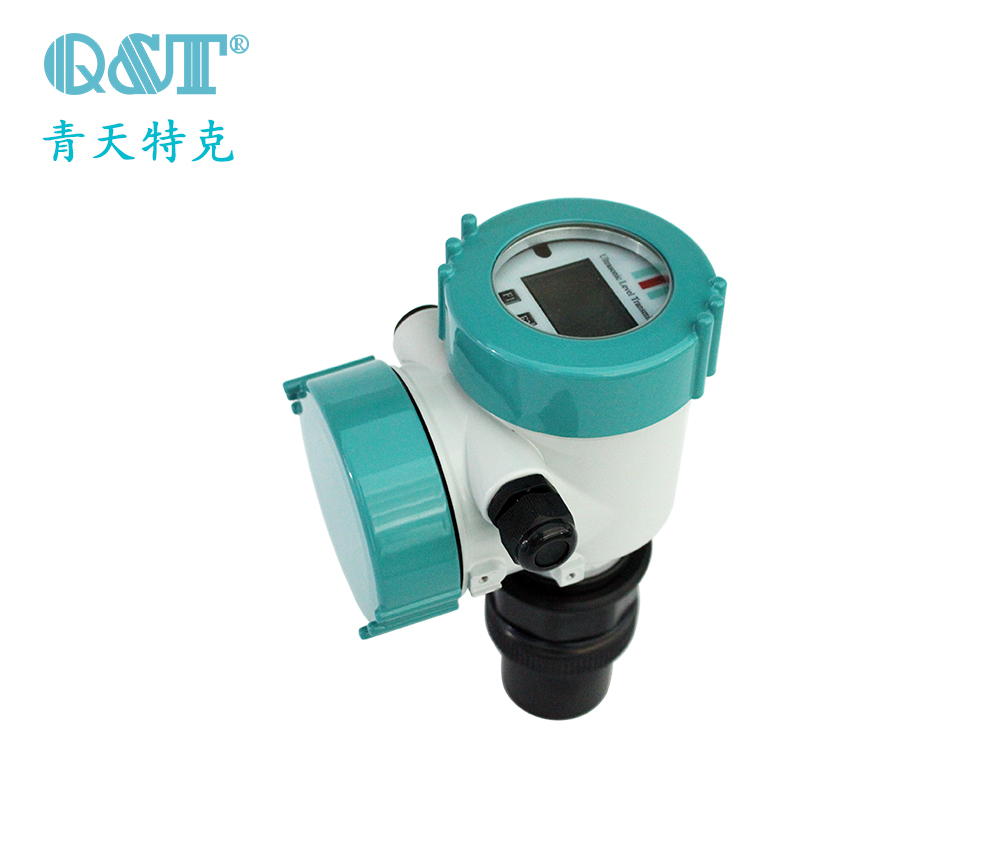

安裝超聲波液位計測量系統，根據Q/h關系計算流量；
為了盡可能降低測量誤差，選擇了具有極低測量盲區（P-M3 型，盲區高度0.07m）的超聲波傳感器來檢測液位；
客戶要求的所有信號都從變送器傳送到控制系統和現場計數器；
傳感器已使用標準墻壁安裝角度安裝在文丘里槽上方。
四、優點
測量精度高；系統高可靠性；一天之內輕松的安裝，包括測量現場校準。
